AlgoLab Raster to Vector

      AlgoLab Raster to Vector最新版本是一款功能卓越的光栅转矢量软件。它不仅拥有强大的编辑功能，如旋转、镜像、反转、清理、填充缺口和加粗线条等，还能够帮助用户将光栅图像轻松转换为适用于AutoCAD、Word、Coreldraw等软件的矢量图形。

主要功能

      1、出色的光栅转矢量转换功能

      2、直观的自解释工具应用

      3、全面支持各种图像格式转换

      4、生成与分辨率无关的矢量图像

      5、兼容CAD文件格式并支持多种插图转换

      6、轻量级设计，配备便捷的自解释工具

      7、特别适用于建筑和技术图纸的转换

      8、提供无损转换质量和输出结果

      9、能够数字化数学图形

      10、更多实用选项和功能等待探索

使用指南

      以下是使用该软件进行图形转换的基本步骤：

      1、为了确保转换效果，建议先使用Photoshop或其他图像处理软件将图片处理成对比鲜明的黑白线条图。

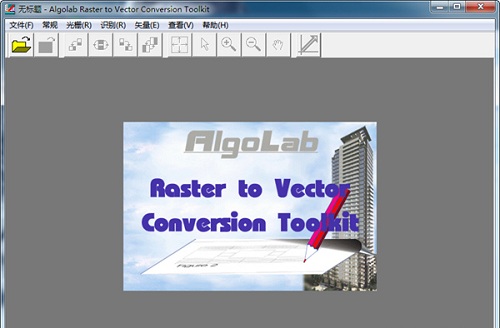

      2、启动AR2V工具，并打开处理好的图片文件。

      3、在菜单栏中选择“识别>设置”。

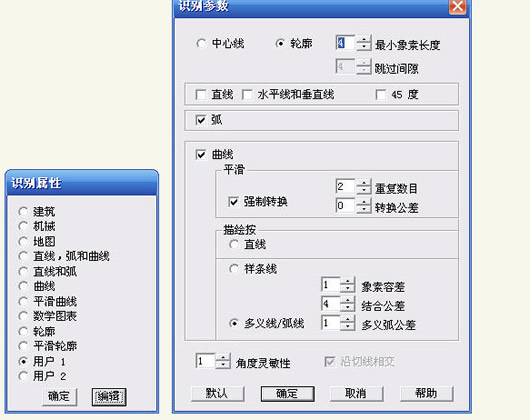

      4、在设置中选择适合您图形的预设选项，例如建筑、机械，或者根据需要选择自定义设置并调整参数，如下图所示。

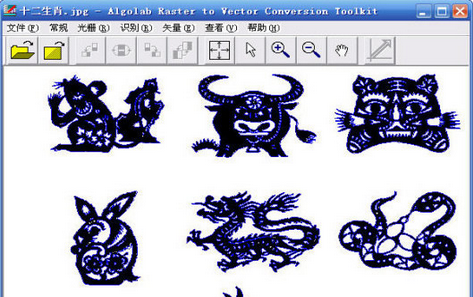

      5、选择好设置后，在“识别”菜单中点击“矢量化”，将光栅图像转换为矢量数据。转换后的图像会显示蓝色的线条，如下图所示。

      您可以检查转换效果，如果不满意，可以重新调整参数并再次进行矢量化。

      6、转换完成后，在菜单中选择“文件>矢量另存为”，可以选择DXF、AI、WMF、EMF等格式。如果需要在CAD软件中使用，建议保存为DXF格式。

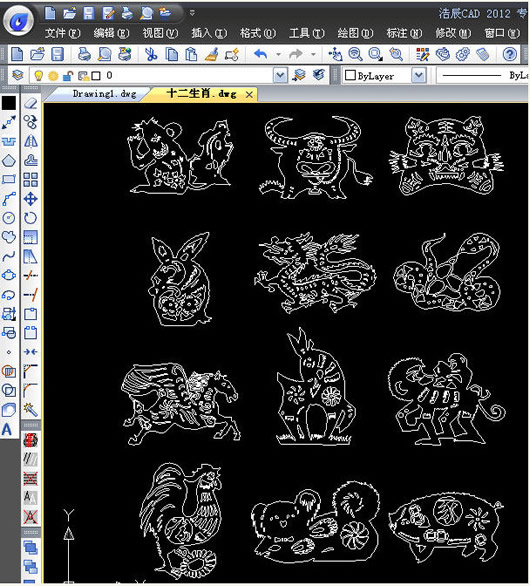

      7、在CAD软件中打开DXF文件，检查效果，并根据需要对局部图形进行修整，这样就完成了整个转换过程，如下图所示。
