挡土墙计算软件

挡土墙计算软件是一款用于计算地基承载力的实用工具。作为一款功能强大的挡土墙工程量计算软件，它不仅能够进行桩基、条基及其承载力的精确计算，还能分析基底倾斜度、填料容重、砌体容重等多种数据。用户只需运行应用程序，即可轻松使用，是建筑设计师的得力助手。

相关软件

相关软件	版本说明	下载地址
广联达G+工作台	最新版本v5.2.44.3780	查看
广材助手	官方正式版v2.0.0.3037	查看
结构力学求解器	学生版v2.5	查看
广联达预算软件	官方版	查看

使用指南

1、启动绿色版挡土墙计算软件，在主界面的【原始数据】区域输入所需的参数值

2、完成第一步操作后，点击【工程】菜单，然后选择【运行】，即可在左下角查看相应的计算结果

注意：以所有原始数据参数值均为“1”为例，设计荷载设定为“墙顶无荷载”，点击运行后得出的计算结果为：Kc=-3.960 Ko=-4.007，结论为NO。

参数详解

1、本程序主要用于验算挡土墙的抗滑移稳定性、抗倾覆稳定性以及地基承载力。

2、基底倾斜度：土质（≤1：5）、石质（≤1：3.33）

3、填料容重：填土（17.0～18.0）、填石（19.0～20.0）、填石灰土（17.5）

4、基底摩擦系数：粘性土（0.25～0.4）、砂（0.40）、砾（卵）石类土（0.40～0.50）、软质岩石（0.40～0.60）、表面粗糙的硬质岩石（0.60～0.70）

5、砌体容重：砖砌体（18.0）、干砌块石或片石（21.0）、浆砌片石（23.0）、浆砌块石或料石（24.0～25.0）、混凝土或片石混凝土（24）、钢筋混凝土（25.0～26.0）

6、内摩擦角：不易风化石块（45～50）；不易风化碎石、大卵石（40）；小卵石、砾石、砾砂、粗砂、石屑、碎石土（35）；中、细砂、卵（砾）石土、风化石料、一般土壤（30～35）；粉土（20）

7、外摩擦角：墙背光滑（δ=0）；石砌墙身（δ=φ/2～2*φ/3）；台阶型石砌墙身（δ=2*φ/3）；假想墙背（δ=φ）

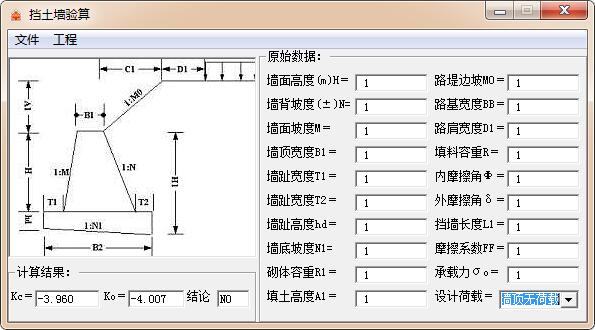

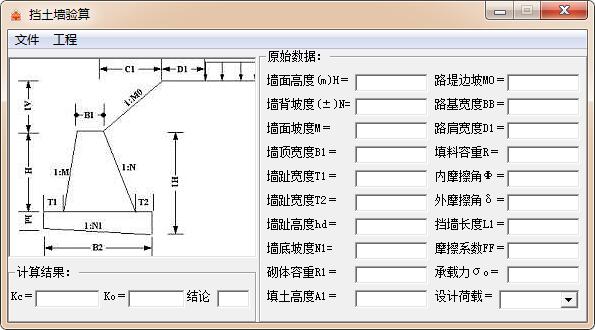

软件截图
