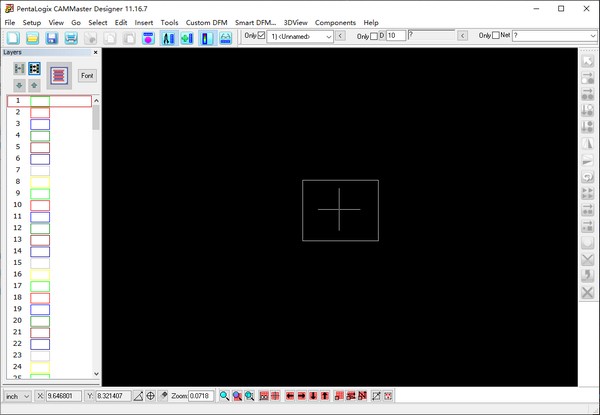

PentaLogix CAMMaster Designer最新版是一款专为印刷行业量身打造的专业CAM软件。该软件功能强大且易于操作，为用户提供了一流的图形设计体验。它不仅是当前最先进的CAM设计工具，还能够高效处理印刷电路板数据，并支持脚本自动化操作，极大提升了工作效率。

软件特色

1.光栅与矢量DRC技术

光栅DRC技术能够将Gerber图像转化为栅格位图，并生成相应的多边形轮廓用于间隙和接触检测。相比之下，VectorDRC则是基于Gerber元素的位置、大小和形状信息来判断间隙和接触情况。

2.栅格与矢量DRC错误检查方法

RasterDRC采用用户自定义的颜色编码来标记错误，用户可以通过专用工具快速定位各类错误。VectorDRC则通过插入带有特殊错误标记的D代码元素来标识问题，并使用选择和检查工具进行逐一排查。

3.光栅DRC的优势

RasterDRC能够处理绘画和划痕图像，而VectorDRC则不具备这一能力。对于由大量元素组成的图像，RasterDRC的速度优势明显。此外，RasterDRC的错误检查工具更加直观易用，且不会像VectorDRC那样修改原始文件数据。同时，RasterDRC还支持丝网印刷检查，进一步拓展了其应用范围。

4.矢量DRC的优势

VectorDRC所需的处理时间主要取决于元素数量，而非图像的物理尺寸。这意味着即使是大尺寸的电路板，只要元素数量相同，所需时间也不会显著增加。相比之下，RasterDRC的处理时间与像素数量密切相关，因此对于高分辨率或包含微小部件的图像，VectorDRC往往更具速度优势。
